A款-不锈钢头气动螺纹角座阀技术参数
介质温度：-20℃~+150℃
环境温度：-20℃~+60℃
公称压力：1.6MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
规格：DN15-DN80
阀体材质：CF8 CF8M
阀座材质：PTFE
阀杆材质：304
密封圈材质：NBR
适用介质：水、蒸汽、油、中性气体
介质温度：-20℃~+150℃
环境温度：-20℃~+60℃
公称压力：1.6MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
规格：DN15-DN80
阀体材质：CF8 CF8M
阀座材质：PTFE
阀杆材质：304
密封圈材质：NBR
适用介质：水、蒸汽、油、中性气体
TECHNICAL PARAMETERS
Medium temperature:-20°C~+150°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Specification:DN15-DN80
The valve body material:CF8 CF8M
seat material:PTFE
Stem material:304
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas
Medium temperature:-20°C~+150°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Specification:DN15-DN80
The valve body material:CF8 CF8M
seat material:PTFE
Stem material:304
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas

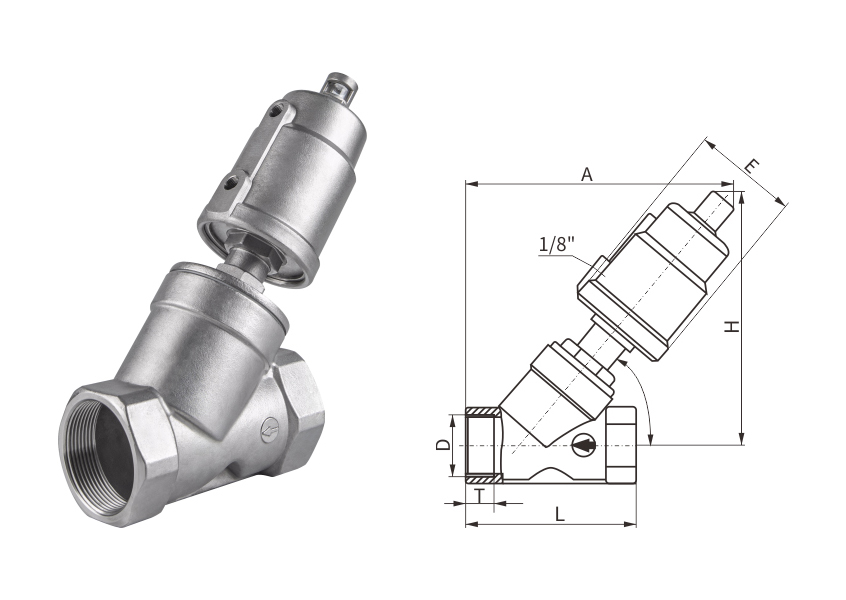

| 型号 model |
L | T | A | H | D | E | 执行器 Actuator |
| DN15 | 68 | 11 | 133 | 126 | 1/2" | 62 | Φ50 |
| DN20 | 75 | 14 | 137 | 131 | 3/4" | 62 | Φ50 |
| DN25 | 90 | 15 | 174 | 165 | 1" | 62 | Φ50/Φ63 |
| DN32 | 115 | 17.5 | 188 | 175 | 11/4" | 76 | Φ63 |
| DN40 | 115 | 17.5 | 190 | 178 | 11/2" | 76 | Φ63/Φ80 |
| DN50 | 135 | 20 | 215 | 225 | 2" | 76 | Φ63/Φ80 |
| DN65 | 185 | 30 | 252 | 280 | 21/2" | 96 | Φ80 |
| DN80 | 208 | 30 | 368 | 340 | 3" | 126 | Φ100 |
