技术参数
介质温度：-20℃~+150℃
环境温度：-20℃~+60℃
公称压力：1.6MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
阀体材质：CF8 CF8M
阀座材质：PTFE
阀杆材质：304
密封圈材质：NBR
适用介质：水、蒸汽、油、中性气体
介质温度：-20℃~+150℃
环境温度：-20℃~+60℃
公称压力：1.6MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
阀体材质：CF8 CF8M
阀座材质：PTFE
阀杆材质：304
密封圈材质：NBR
适用介质：水、蒸汽、油、中性气体
TECHNICAL PARAMETERS
Medium temperature:-20°C~+150°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Body material:CF8 CF8M
seat material:PTFE
Stem material:304
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas
Medium temperature:-20°C~+150°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Body material:CF8 CF8M
seat material:PTFE
Stem material:304
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas

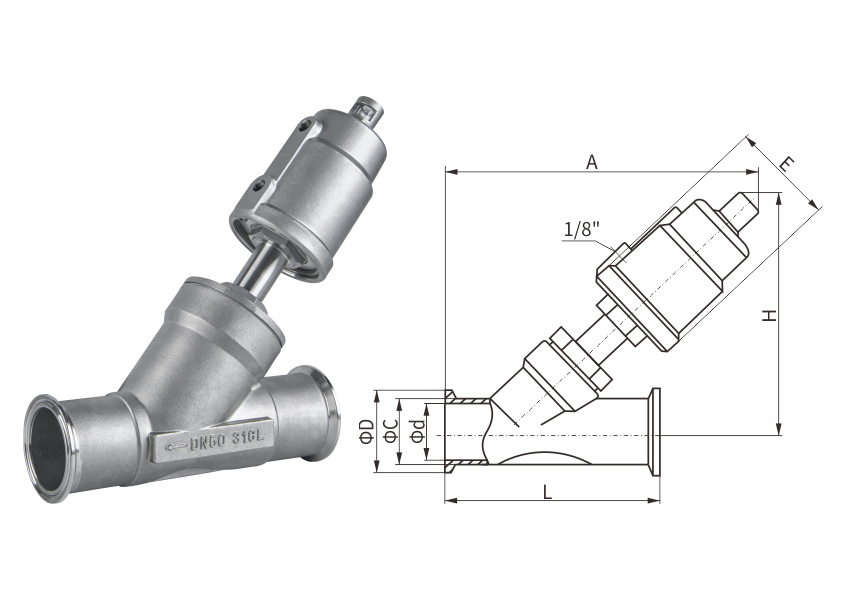

主要连接尺寸 Main connection size
| DN | L | d | C | D | A | H | E |
执行器 Actuator |
|---|---|---|---|---|---|---|---|---|
| 15 | 133 | 15 | 21 | 50.5 | 185 | 155 | 62 | Φ50 |
| 20 | 132 | 20 | 25 | 50.5 | 187 | 165 | 62 | Φ50 |
| 25 | 142 | 25 | 32 | 50.5 | 205 | 170 | 62 | Φ50/Φ63 |
| 32 | 150 | 35 | 38 | 50.5 | 220 | 190 | 76 | Φ63 |
| 40 | 182 | 38 | 44 | 64 | 240 | 200 | 76 | Φ63/Φ80 |
| 50 | 194 | 48 | 54 | 64 | 249 | 220 | 76 | Φ63/Φ80 |
| 63 | 197 | 58 | 63 | 77.5 | 260 | 225 | 76 | Φ80 |
| 65 | 230 | 68 | 76 | 91 | 270 | 240 | 96 | Φ80/Φ100 |
| 80 | 250 | 83 | 89 | 106 | 330 | 280 | 117 | Φ100 |
| 100 | 325 | 101 | 108 | 119 | 375 | 310 | 117 | Φ100 |
