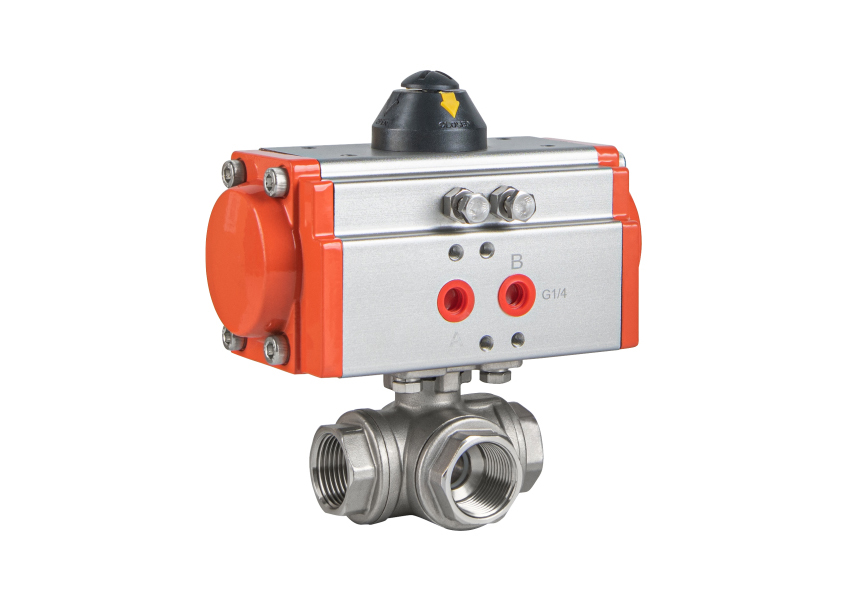

产品名称:AT型三通螺纹气动三片式球阀

概述

气动球阀是球阀配上气动执行器,气动 执行器的执行速度相对较快,快的开关速度0.05秒/次,所 以通常也叫气动快速切断球阀。气动球阀通常配置各种附件, 比如电磁阀、气源处理三联件、限位开关、定位器、控制箱 等,以实现就地控制和远距离集中控制,在控制室里就可以 控制阀门的开关,不需要跑到现场或者高空和危险地带来手 动控制,在很大程度上节约了人力资源以及时间和可靠性。



配套球阀阀体主要设计要求

1、设计制造按GB12237-89的规定

2、结构长度按企业标准规定

3、连接尺寸: BSPT SW BW

4、试验与检验按GB/T9092-1999的规定



技术参数
公称
通径
三片式 二片式 Hl
内螺纹 对焊式 承插焊 内螺纹
G d L BW d L SW d L d L
DN15 1/2" 15 70 24 15 72 22.5 15 68 15 62 145
DK20 3/4" 20 78 28 20 81 28.5 20 82 20 72 160
DN25 1" 25 86 34 25 91 34.5 25 91 25 85 180
DN32 1¼" 32 105 41 32 103 43 32 108 32 100 195
DN40 1½" 38 113 49 38 120 49 38 129 38 107 205
DN50 2" 50 132 62 50 139 61 50 148 50 120 225
DN65 2½" 64 186 78 64 193 77 64 186 64 160 275
DN80 3" 78 206 94 78 220 90 78 206 78 178 295
DN100 4" 98 240 124 98 270 115 98 240 98 216 340
