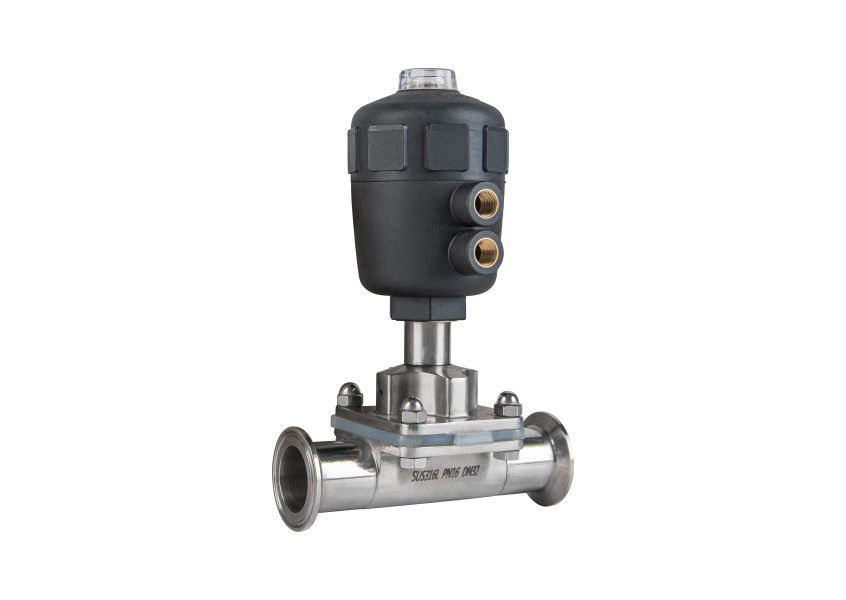

产品名称:气动隔膜阀
应用

隔膜阀广泛适用 于卫生级的酿酒、乳制品以及饮料等食品工业以及无 菌工况的制药领域,实现对管道流体的控制和开/关任 务。

工作原理

隔膜阀常规状态下为封闭状态,此时膜片紧贴阀 体的内腔,关闭者管道流体通向路径。当隔膜阀需要 清洗任务或需要开启任务时,通过手动旋转手轮或驱 动气动控制执行装置来带动阀杆向,上运动,球形膜片 随之向上弯曲,从而使阀门行程导通状态,则可实现 清洗和开启的目的。其中膜片把下部阀体内腔和上部 阀盖内腔隔开,使位于膜片上部的阀杆、阀芯等零件 不受介质的腐蚀,省去了填料密封结构,而且不会产 生介质泄漏。优化的阀体设计,使清洗液全部排泄, 不会形成滞留现象。

材料

钢制部件:不锈钢304、不锈钢316L。

密封件:EPDM+PTFE(三元乙丙+聚四氟乙烯)此密封件均采用进口密封材料(均符合 FDA177.2600标准)。用本公司特有技术,将-一个连接螺栓与EPDM/PTFE结合成一 整体密封部件,此密封部件与介质接触部位的PTFE材质具有良好的耐寒性(-25C)好的 耐热性(+250C)对各种化学制剂有良好的耐受性以及对流体具有好的抗磨性!

标准设计

有各种标准的隔膜阀系列可向客户提供,即用于DIN标准系列,3A标准系列,SMS标 准系列,ISO/IDF标准系列,BS/RJT标准系列,ASME/BPE等标准系列。

该阀门的组成部件包括:一个执行装置,膜片和阀体,是用螺栓及螺母组装在一起,整 个阀门的组装都是精心细致的。其执行装置包括手动和气动,膜片具有各种软硬程度的人造 橡胶,阀体为两通或三通阀。

安装角度

隔膜阀根据其结构特点:推荐15~30角度安装(根据 不同的规格而定),有利于阀门清洁后全部排泄,不易造 成液体滞留阀门内部。

技术参数
规格 A D B L H KG
19 50.5 16 65 110 175 1.1
25 50.5 22 82 130 200 1.7
32 50.5 29 82 150 205 1.9
38 50.5 35 82 162 220 2.4
45 64 42 100 166 / /
51 64 48 100 194 255 3.7
63 77 59 100 213 300 /
76 91 72 / 224 / /
89 106 85 / 232 / /
102 119 98 / 310 / /
