技术参数
介质温度：-20℃~+120℃
环境温度：-20℃~+60℃
公称压力：1.6MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
阀体材质：CF8 CF8M
阀座材质：PTFE
阀杆材质：304/316L
密封圈材质：NBR
适用介质：水、油、中性气体
介质温度：-20℃~+120℃
环境温度：-20℃~+60℃
公称压力：1.6MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
阀体材质：CF8 CF8M
阀座材质：PTFE
阀杆材质：304/316L
密封圈材质：NBR
适用介质：水、油、中性气体
TECHNICAL PARAMETERS
Medium temperature:-20°C~+120°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Body material:CF8 CF8M
seat material:PTFE
Stem material:304/316L
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas
Medium temperature:-20°C~+120°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Body material:CF8 CF8M
seat material:PTFE
Stem material:304/316L
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas

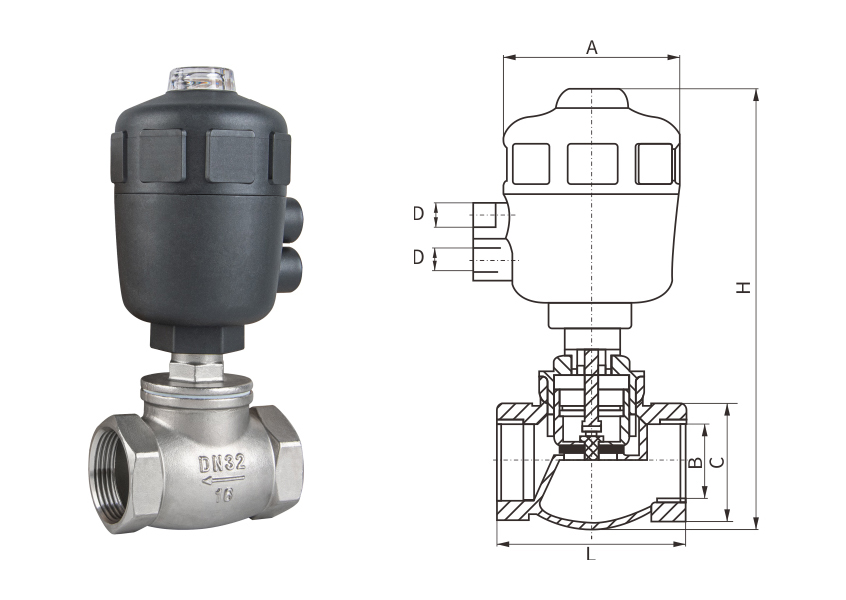

主要连接尺寸 Main connection size
| DN | A | L | C | B | D | H |
|---|---|---|---|---|---|---|
| 15 | 65 | 55 | 25 | 1/2" | G1/4" | 166 |
| 20 | 65 | 65 | 31 | 3/4" | G1/4" | 169 |
| 25 | 65 | 71 | 38 | 1" | G1/4" | 178 |
| 32 | 80 | 85 | 48 | 1-1/4" | G1/4" | 210 |
| 40 | 80 | 98 | 54 | 1-1/2" | G1/4" | 218 |
| 50 | 80 | 112 | 66 | 2" | G1/4" | 233 |
| 65 | 100 | 133 | 82 | 2-1/2" | G1/4" | 265 |
